安定化電源を作ったぞ

0

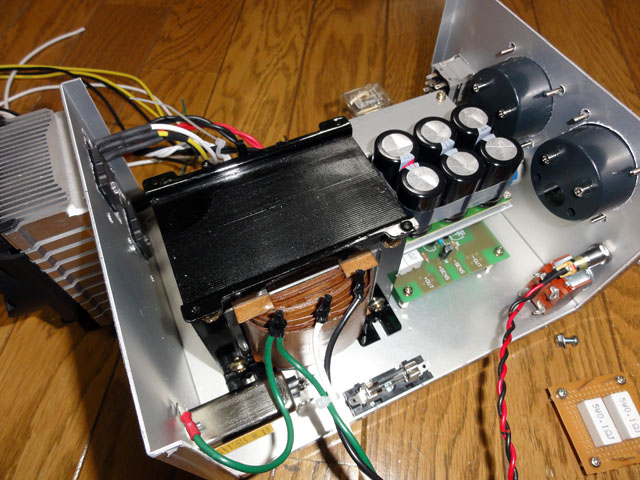

    電子工作していると、電源が必要になったりしますので以前より安定化電源をオークションで物色していましたが、どうも思う金額では手に入れられず、作ろうと思って、秋月電子通商の実験室用 定電圧安定化電源キット(パワートランジスタ仕様)を手に入れていたが、ずーっと放置していたのですがやっと作ることができました。

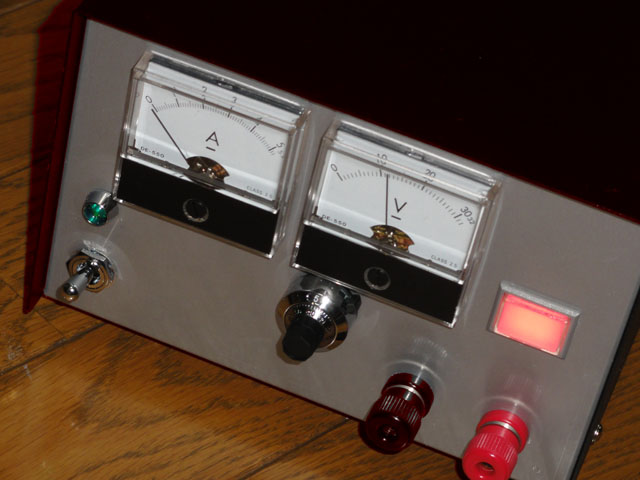

    ヘリカルポテンショメータと組み合わせて細かく電圧調整できるようにしてあります。
    電圧は0〜22Vまで調整できます。本当は24Vまで欲しかったのですがトランスが廃品からの流用なので仕方ありません。出力端子は右のスイッチを押すと供給されます。リレーを介してあります。
    出力していることがわかるようにON中はスイッチ部の赤LEDが点灯します。
